1．PACS主服务器
由于医院PACS主服务器存储的是医院至关重要的影像资料,同时要为医院提供连续不宕机的影像查询和调阅,因此采用双机热备的HA(High Available,高可用性)解决方案,保证PACS系统连续稳定的运行.
XXX厂家HA系列高可用性集群系统利用系统内的两台服务器对同一服务或功能进行检测或提供服务.如果一台服务器上的作业处理被不正常的中止,系统将在另一台服务器上激活被终止的作业,此过程不用人为介入,可以保证重要的服务不被中断.因此可以为医院提供一个连续稳定的系统,以最低廉的成本提供用户近乎不停顿的计算机作业环境,当意外宕机和计划宕机时保证整个系统连续稳定的运行,是XXX厂家高可用性解决方案的具体体现.
1.1配置一:50点以下规模医院
XXX厂家2250r服务器两台,采用HA(双机热备)架构
两颗PIII 1.26G/512K
1G内存
双电源
XXX厂家2250r服务器是XXX厂家最新推出的双路Pentium III-512K处理器的高性能2U机架式服务器,能够满足对CPU性能要求较高的数据库服务的应用;采用双路交错内存技术,内存带宽达到2.1GB/s,同时可以支持6GB的内存容量,具有更优秀的内存性能,对数据库应用的性能具有显著的改善.同时还提供了优秀的可靠性设计和扩充性能,是XXX厂家服务器"科技创新,服务应用"理念的完美体现.
1.2配置二:50-250点规模医院
XXX厂家HT400服务器两台,采用HA(双机热备)架构
两颗Intel Xeon 1.4GHz/1.6GHz
2G内存
双电源
XXX厂家最新推出的基于4路Xeon处理器的X系列HT400高性能服务器专为关键应用而设计,具备超级处理能力,融优良扩展性,卓越可靠性,稳固安全性及优良管理性于一身,系统能力可与小型机相媲美,是XXX厂家所倡导的混合计算模式中的重要环节,可以保证医院关键业务的连续不间断运行.
1.3配置三:250用户以上
XXX厂家8000r服务器两台,采用HA(双机热备)架构
两颗Intel Xeon 1.4GHz/1.6GHz
2G内存
双电源
XXX厂家8000r极品企业级服务器处处体现着IA架构服务器的最高境界,在数据处理能力,可靠性和可扩展性方面都得到了前所未有的最大提升.X系列8000r可支持八路Intel Pentium III Xeon处理器;内存容量高达32GB,带宽可达1.6GB/s;10个64位PCI插槽,为IO设备的扩展提供了充足的空间;主板集成的SCSI通道可以方便地连接磁盘阵列等高性能存储设备.X系列8000r的所有关键部件都支持在线更换,热插拔硬盘,热插拔PCI插槽,热插拔冗余风扇,热插拔冗余电源,最大限度的保证了系统的高可用性.X系列8000的特色还体现在整个系统的各个部分采用了多总线的设计原则,不仅增加了整个系统的带宽,而且还提高了整体系统的可靠性,即使出现单点故障,也不会影响系统其他部分的正常工作.
2.存储设备
医学数据是医院的命脉.数据的安全,是医院信息化的根本.医学影像资料因主要是图像数据,所以需要巨大的存储空间.医学影像存储分为在线(On-Line),近线(Near-Line)和离线(Off-Line)三种存储状态.
在线存储
在线(On-Line)存储用于存储随时使用的图像,如住院病人的图像和用作诊断参考的图像.采用RAID(Redundant Array of Inexpensive Disks)技术的磁盘阵列系统是目前最成熟的数据安全存储设备之一.XXX厂家最新推出的磁盘阵列SecuBays系列产品采用真正的64位RISC CPU,高安全性设计保证了数据的高可用,能够支持关键业务应用.实时的运行状态监测,保证数据永不丢失.独特的结构设计,在3U的空间内,提供12个磁盘槽位,单机实现海量数据存储,机架式结构可以方便的转换为立式结构.SecuBays系列产品使用Ultra 160 SCSI和2Gbit FC-AL接口,方便实现高速数据传输,整个系统具有很高的性能,适用于各种关键数据应用.
医院根据实际需求选择磁盘的数量和容量,医学影像的数据量通常很大,常规一次CT扫描为10MB量级,而X光机的胸片可以到20MB,心血管造影的图像可达80MB以上.存储与管理影像为PACS系统的一个重要功能,小型的PACS可以用几十GB到几百GB的磁盘阵列来存储图像,并用光盘刻录机来将图像永久保存.大中型的PACS则用磁盘阵列+次存储服务器等不同类型的存储设备来实现不同的要求.
近线存储
近线(Near-line)存储:用于存储近期内可能需要查询调阅的图像,但使用频率没有在线存储的数据使用率高.可以采用次存储服务器,NAS以及光盘塔等方式来实现,容量常为几TB以上,能够容纳医院至少一年以上的影像数据.
次存储服务器:
XXX厂家LT200服务器
单颗P4 1.8GHz/512K
512M内存
双电源
磁盘阵列:XXX厂家SecuBays1000SR
磁盘的具体容量和次存储服务器的数量根据用户在线片量的要求而定.
离线存储
离线(Off-line)存储:用于存储要永久保存的资料,如存放于光盘,磁带等.这一类型的存储资料通常要通过人工操作才能进入PACS系统,如将光盘装入计算机.其存储容量理论上讲是无限止的.
3.工作站
XXX厂家9000
P4 2.0G/256M DDR/60G(7200R/M)
Geforce64M DDR/10-100M网卡/17"
XXX厂家电脑，充分考虑PACS用户对图形处理效果,高速数据处理,数据安全传输等要求,在确保软硬件的可管理,领先设计和网络化的同时,更加专注于品牌形象和产品质量.XXX厂家系列商用电脑强调以人为中心,全面提升个人,医院和社会的信息,网络和管理水平,是XXX厂家电脑系列对医院信息化的具体体现和追求.
4.医用显示器
在PACS系统中,诊断会用到医疗专用的显示器,单屏或多屏的竖屏显示器,医院对专用显示器的具体要求不一样,预算也不一样,主要的技术指标是分辨率,亮度,灰度级等要求,可根据医院具体情况采购,医院常用的品牌有Barco,Siemens等.另外,除竖屏显示器以外,医院可能还会用到更高级一些的液晶显示器,根据具体情况进行采购.

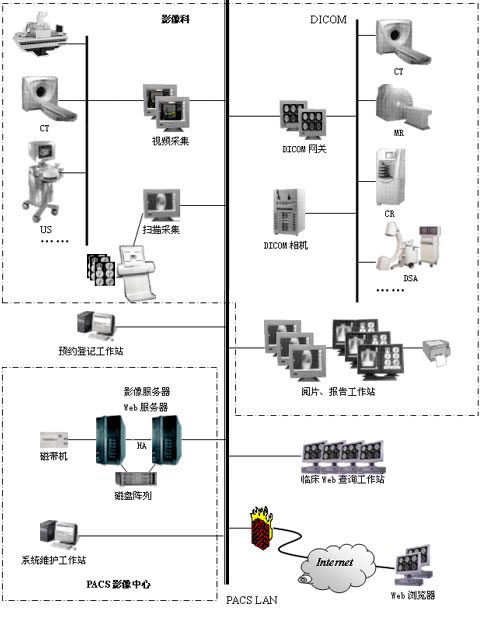

网络配置
网络架构为集中式路由交换结构,主干采用1000Mbps光纤以太网络(Gigabit Ethernet Switch),100M到桌面.
网络优点:
网络的容错备援能力
广域网络的连接功能
扩充性及升级能力
高可靠度运作能力
强大的交换能力
5.软件平台
数据采集
Capture工作站软件
Scanner扫描工作站软件
DICOM Gateway工作站软件
6.存储和管理
Server数据库服务器软件
Editor影像资料编辑软件
Maintain光盘备份工作站软件
7.影像查询,显示与输出
Single View单荧幕影像工作站软件
Mulit View多荧幕影像工作站软件
Printer影像洗片功能软件
8.系统融合
HIS Gateway信息系统接口软件
