| PACS医学影像网络系统解决方案 |
| |
| |
什么是PACS ？
PACS系统（Picture
Archiving & Communication
System），即医学影像的存储和传输系统，它是放射学、影像医学、数字化图像技术、计算机技术及通信技术的结合，它将医学图像资料转化为计算机数字形式，通过高速计算设备及通讯网络，完成对图像信息的采集、存储、管理、处理及传输等功能，使得图像资料得以有效管理和充分利用。
PACS是一个涉及放射医学、影像医学、数字图像技术(采集和处理)、计算机与通讯、C/S体系结构的多媒体DBMS系统，涉及软件工程、图形图像的综合及后处理等多种技术，是一个技术含量高、实践性强的高技术复杂系统。其主要应用方向为：
·设备集群使用：从多种影像设备或数字化设备中采集图像；拍照与打印等多种输出设备的 共享与选择；
·影像传输与分送：在医院内各科室之间快速传输图像数据；远程传输图像及诊断报告等；
·辅助医疗功能：医学图像资料的管理、处理、变换等。

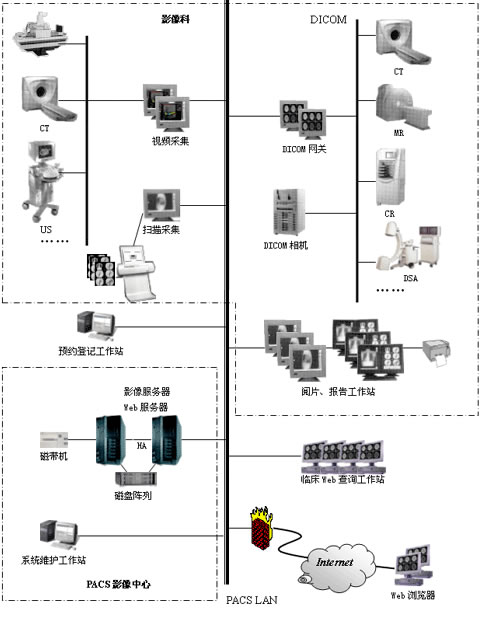

Pacs系统示意图： |
| |
|
|
| |
PACS系统硬件需求：
专业竖屏显示器、高性能服务器、磁盘阵列、磁带机（库）、大幅面专业（医用）扫描仪、工作站高性能PC、交换机。
PACS存储解决方案：
*
存储归档系统要求满足目前每年线性的数据增量，对PACS系统而言，其数据保存量一般都比较大，普遍的是TB级，因此归档系统在面临数据量的快速增加，要实现无缝扩容，而且不增加用户因扩容带来的管理开销。
*
PACS系统产生的影像数据对数据归档设备有着保存时间长，查询速度快，不可更改的要求.所以该归档设备应该基于管理方便、安全、自动化、扩展性强的基础上为用户提供访问海量影像数据的能力。
* 要求存储归档系统的使用总体成本较低,维护成本和扩容升级成本较低。
*
要求能够在线快速访问数据，一般长期保存的数据查询响应时间为秒级。 |
| |
|
|
| |
解决方案：

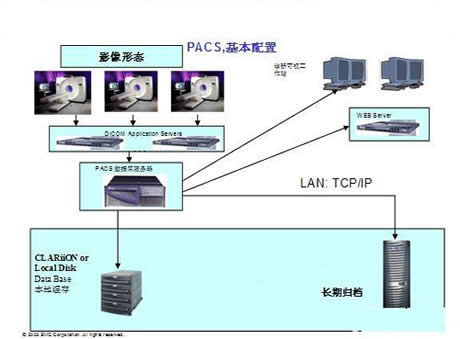

ＰＡＣＳ存储系统分为两级存储，其一级存储ＳＡＮ由xx产品构成，用于存储应用程序的数据库和短近期的医疗图像的缓存，满足经常和快速的访问要求，而通过ＩＰ连接的综合归档平台则作为长期的图像归档，保证数据共享和快速在线访问。
对于医院诊疗中需要长期保存，不可修改的（如影像波形检验结果等）“固定内容”数据，要存储的数据量很大而且在不断增多，对此提供的长期存储平台，xx采用独一无二的内容寻址存储（CAS）技术，为了确保内容的完整可靠，xx为每个存储对象指定一个唯一的内容地址。这个地址是由内容本身衍生而来的。同一内容绝不会重复保存。
为了保证长期存储的可靠性，采用的是基于磁盘的独立节点冗余阵列（RAIN）技术，它不同于传统的经常发生物理衰减或磨损的磁带和光盘等存储技术，系统设备全部为冗余设计,
没有单点故障。通过灵活的增加节点，在不中断系统运行情况下持续地提供从目前TB到未来至少PB(1000TB)海量量的无中断扩容能力。实现了医疗影像数据长期保存时的“不可损坏性”。 |
| |
|
